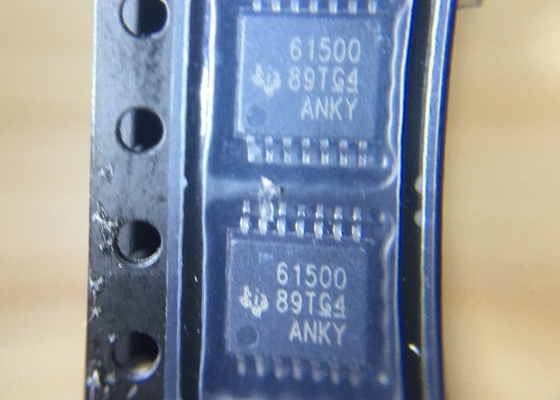

Водитель освещения СИД канала 3А ТПС61500ПВПР 2.2МХз 1

             Особенности 1
1• 2.9-V к ряду ввода напряжения 18-V
• 3-A, внутренний переключатель мощности 40-V
– 4 СИД 3-W от входного сигнала 5-V
– 8 СИД 3-W от входного сигнала 12-V
• Преобразование силы высокой эффективности: До 93%
• Частота установила внешним резистором: 200 КГц к
2,2 MHz
• Определяемое пользователем мягкое начало в максимальную допускаемую нагрузку
• Programmable предохранение от перенапряжения
• Сетноой-аналогов и чистый затемнять яркости PWM
• пакет 14-Pin HTSSOP с PowerPAD

2 применения
• Монитор освещает контржурным светом
• СИД Высоко-яркости 1-W или 3-W

Описание 3 TPS61500 монолитовый переключая регулятор с интегрированным 3-A, переключатель мощности 40-V. Это идеальный водитель для СИД 1-W или 3-W высокой яркости. Прибор имеет широкий ряд ввода напряжения к вспомогательной программе с вводом напряжения от батарей мульти-клетки или рельсов отрегулированной силы 5-V или 12-V

конфигурация 4.Pin и функции

5. обзор

TPS61500 интегрирует 3-A, низкий бортовой FET переключателя 40-V для управлять до 10 СИД высоко-яркости последовательно. Прибор регулирует напряжение тока штыря FB на 200 mV с настоящим управлением широтной модуляции ИМПа ульс режима (PWM), и течение СИД воспринято через резистор низко-значения последовательно с СИД. Сети управлением PWM поворачивают на переключатель в начале каждого переключая цикла. Ввод напряжения приложен через индуктор и хранит энергия как индуктор настоящий поднимает рывком вверх. Во время этой части переключая цикла, течение нагрузки обеспечено конденсатором выхода. Когда формирования тока индуктора к набору порога выходом усилителя сигнала ошибки, переключатель мощности поворачивают и внешний диод Schottky вперед пристрастен. Индуктор возвращает скрытую энергию для того чтобы пополнить конденсатор выхода и поставить течение нагрузки. Эта деятельность повторяет каждое переключая цикл. Как показано в функциональной блок-схеме, круг обязаностей конвертера определен компаратором управлением PWM который сравнивает выход усилителя сигнала ошибки и настоящий сигнал. Переключая частота запрограммирована внешним резистором. Сигнал пандуса от генератора добавлен к настоящему пандусу. Эта компенсация наклона необходима для избежания подводн-гармоничного колебания которое внутреннеприсуще к настоящему управлению режима на круге обязаностей более высоком чем 50%. Цепь обратной связи регулирует штырь FB к напряжению тока ссылки через усилитель сигнала ошибки. Выход усилителя сигнала ошибки соединен со штырем COMP. Внешняя сеть компенсации соединена со штырем COMP для того чтобы оптимизировать цепь обратной связи для стабильности и переходного ответа.

6.Functiona

Q1. Что ваши термины паковать?

: Вообще, мы пакуем наши товары в нейтральных белых коробках и коричневых коробках. Если вы законно регистрировали патент, то мы можем упаковать товары в ваших заклеймленных коробках после получать ваши письма утверждения.

Q2. Что ваше MOQ?

: Мы обеспечиваем вам небольшое MOQ для каждого деталя, его зависим ваш специфический заказ!

Q3. Вы испытываете или проверяете все ваши товары перед доставкой?

: Да, мы имеем тест 100% и проверяем все товары перед доставкой.

Q4: Как вы делаете наше дело долгосрочное и хорошее отношение?

: Мы держим хорошее качество и конкурентоспособная цена для обеспечения наших клиентов помогает;

Мы уважаем каждого клиента по мере того как наши друг и мы задушевно сделать дело и сделать друзей с ними, им нет что-то которое можно заменить.

Q5: Как связаться мы?
: Отправьте ваши детали во внизу, щелчок дознания «отправьте " теперь!!!
