SOP18 регулятор IC пакета SSC9522S для высокого MOSFET стороны

SSC9522S построило в плавая возбуждающем контуре для высокого бортового MOSFET силы

описания 1.General

SSC9522S регулятор IC (метод SMZ) для типа электропитания полу-моста резонирующего, включая плавая возбуждающий контур для на стороне высокого давления привода MOSFET. ※ SMZ = Мягк-переключенный Мульти-резонирующий нул настоящих переключателей
Все переключая периоды работают с мягкой переключая деятельностью. IC в пакете SOP18, и соответствующий для системы электропитания высокой эффективности с небольшими размером, высокой эффективностью и малошумным, потому что для различных спецификаций электропитания, более эффективные и более легкие проектные работы достижимы с эффективными функциями как автоматическая регулировка времени вхолостую, неподконтрольное обнаружение деятельности и так далее.
Обнаружение деятельности ※ неподконтрольное = там 2 зоны в резонирующем импедансе контура; зона емкости и зона индуктивности. Неподконтрольную деятельность происходит в зоне емкости (частота ниже чем резонирующая частота, fO), напряжение тока выхода нельзя контролировать и переключая деятельность будет трудным переключением.

2.Features и преимущества включают последователей

Пакет OP18
•Встроенный плавая возбуждающий контур для на стороне высокого давления MOSFET
•Мягкая функция начала, уменьшение стресса MOSFET силы и предотвращение неподконтрольной деятельности, на запуске
•Неподконтрольная функция обнаружения деятельности на основание ИМП ульс--ИМПа ульс, улучшая способность ваттности выхода трансформатора потому что диапазон изменения частот доступен до резонирующей частоты, fO, и стресса MOSFET силы уменьшения
•Автоматическая функция регулировки времени вхолостую, не был необходим для того чтобы сделать регулировку времени вхолостую для спецификации поставки eachpower
•Защита действует - линия функция предохранения от недонапряжения ------------------- Предохранение чрезмерного течения входного сигнала и перегреть (Браун-в/функция Брауна-Вне) на низком вводе напряжения
- Внешняя функция защелки-------------------------------------- Выключение защелки внешним сигналом ввода
- Функция предохранения от перегрузок по току (OCP) ------------------ Предохранение от 3 шагов соответствие к уровням перегрузок по току
- Функция предохранения от перенапряжения (OVP)------------------ Выключение защелки - функция предохранения от перегрузки (OLP) ---------------------- Выключение защелки - термальные функции выключения (TSD) ---------------------- Выключение защелки

блок-схема 3.Functional

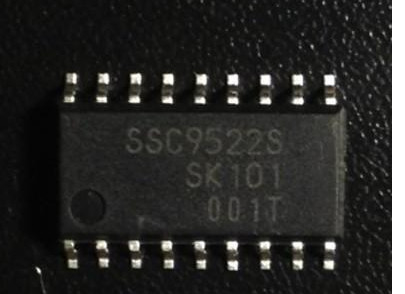

прибор 4.The помещен в стандартный пакет SOP 18 штырей

цепь применения 5.Typical
