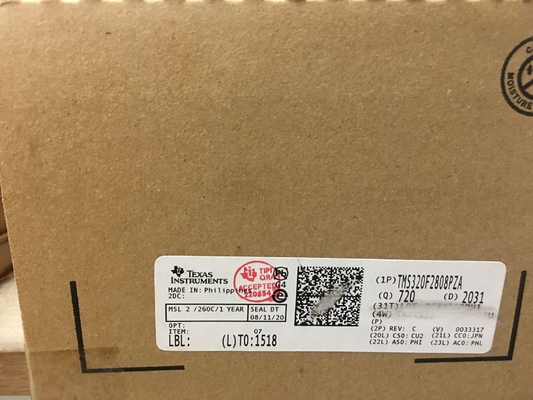

процессоры цифрового сигнала 100MHz 128kB TMS320F2808PZA Техаса 1.8V

Процессоры цифрового сигнала TMS320F2808PZA Texas Instruments

1.Features
• Высокопроизводительная статическая технология CMOS
– 100 MHz (время цикла 10-ns)
– 60 MHz (время цикла 16.67-ns)
– Маломощный (1.8-V ядр, I/O 3.3-V) дизайн
• Поддержка развертки границы JTAG
– Порт TestAccess стандарта стандарта 1149.1-1990 IEEE и архитектура развертки границы
• Высокопроизводительное трицатидвухразрядное C.P.U. (TMS320C28x)
– деятельность MAC × 32 16 × 16 и 32
– 16 MAC × 16 двойное
– Деятельность зодчества автобуса Гарвард атомная
– Быстрые ответ и обработка прерывания
– Унифицированная модель памяти программируя
– Код-эффективный (в C/C++ и собрании)
• память На-обломока
– F2809: 128K вспышка × 16, 18K × 16 SARAMF2808: 64K вспышка × 16, 18K × 16 SARAMF2806: 32K вспышка × 16, 10K × 16 SARAMF2802: 32K вспышка × 16, 6K × 16 SARAMF2801: 16K вспышка × 16, 6K × 16 SARAMF2801x: 16K вспышка × 16, 6K × 16 SARAM
– 1K ROM × 16 OTP (внезапные приборы единственные)
– C2802: 32K ROM × 16, 6K × 16 SARAMC2801: 16K ROM × 16, 6K × 16 SARAM
• ROM ботинка (4K × 16)
– С режимами ботинка программного обеспечения (через SCI, SPI, МОЖЕТ, I2C, и параллельный I/O)
– Стандартные таблицы математики
• Часы и контроль системы
– генератор На-обломока
– Модуль таймера сторожевого пса
• Любой штырь GPIO a можно подключить до одно из прерываний ядра thethree внешних
• Периферийные thatsupports блока расширения прерывания (ПИРОГА) все 43 периферийных прерывания
• Endianness: Немногое endian
• 128 сдержанных ключей/замок безопасностью
– Защищает блоки flash/OTP/L0/L1
– Предотвращает обратное проектирование микропрограммных обеспечений

. 3 трицатидвухразрядных таймера C.P.U.
• Увеличенные peripherals контроля
– До 16 выходов PWM
– До 6 выходов HRPWM с 150 ps MEPresolution
– До 4 входного сигнала захвата
– До 2 интерфейса кодировщика квадрирования
– До 6 трицатидвухразрядных/6 шестнадцатиразрядных таймеров
• Peripherals серийной гавани
– До 4 модуля SPI
– До 2 модуля SCI (UART)
– До 2 модуля КОНСЕРВНОЙ БАНКИ
– Один автобус Интер-Интегрированн-цепи (I2C)
• 12 сдержали ADC, 16 каналов
– 2 мультиплексор входного сигнала канала × 8
– Образц-и-владение 2
– Одиночные/одновременные преобразования
– Быстрый конверсионный курс
: 80 ns - 12,5 MSPS (F2809 единственные)
160 ns 6,25 MSPS (280x)
267 ns - 3,75 MSPS (F2801x)
– Внутренняя или внешняя ссылка
• До 35 индивидуально programmable, штыри multiplexedGPIO с фильтровать входного сигнала
• Предварительные анализ характеристик эмулирования и реальное время функций точки прерывания отлаживают через оборудование
• Поддержка развития включает компилятора ANSI C/C++/управление мотора Studio™ IDE SYS/BIOS- цифров сборщика/композитора кода линкера и цифровые softwarelibraries силы
• Маломощные режимы и энергосбережения
– БЕСПОЛЕЗНЫЙ, РЕЗЕРВНЫЙ, режимы ОСТАНОВКИ поддержали
– Выведите индивидуальные периферийные часы из строя
• Варианты пакета
– Тонкое flatpack квадрацикла (PZ)
– MicroStar BGA™ (GGM, ZGM)
• Варианты температуры
– A: – 40°C к 85°C (PZ, GGM, ZGM)
– S: – 40°C к 125°C (PZ, GGM, ZGM
– Q: – 40°C к 125°C (PZ) (квалификации AEC-Q100 для automotiveapplications)

2,2 применения
• Привод и управление мотора

блок-схема 3.Functional
